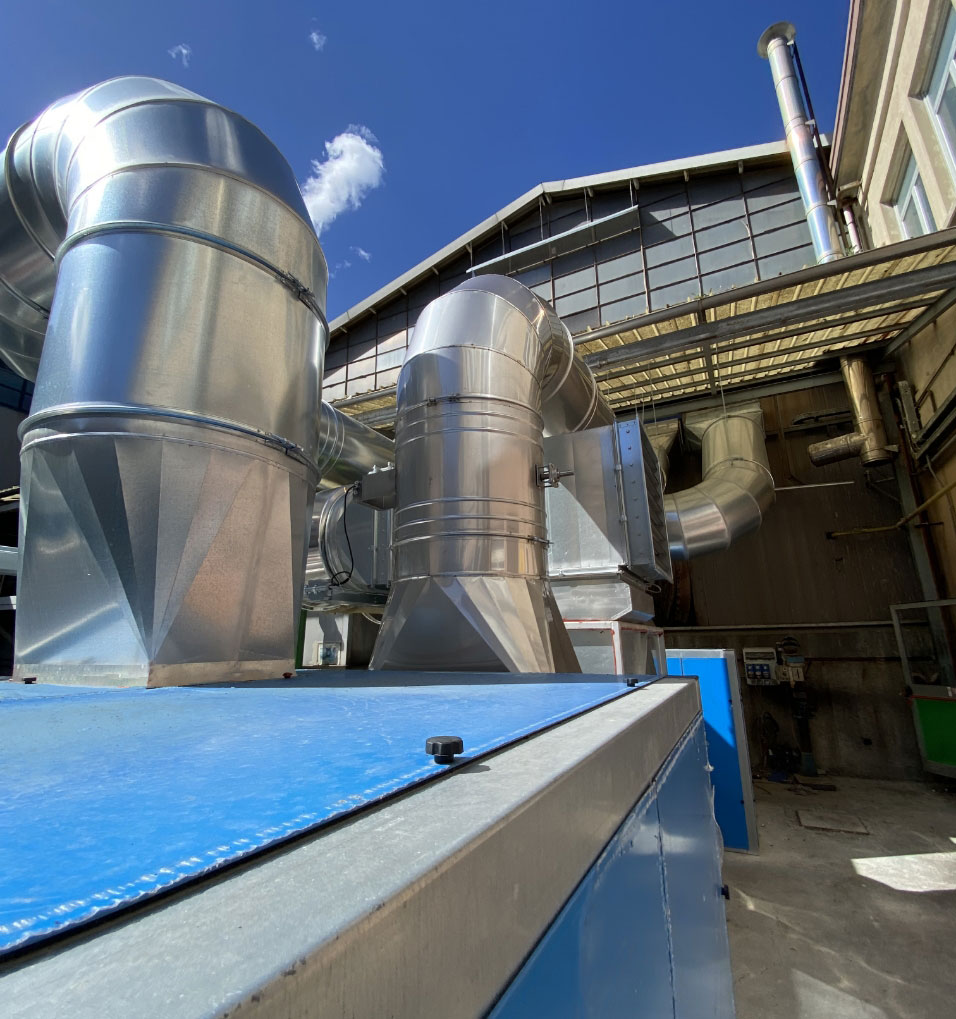

Impianto recupero calore da forni di tempra vetro
Gli impianti per il recupero termico da forni tempra
dell’industria del vetro, sono progettati per captare il
calore emesso nel processo di raffreddamento del vetro e
sfruttarlo per il riscaldamento degli ambienti di lavoro.
I fumi caldi in uscita dai forni di tempra, solitamente
dispersi nell’ambiente della zona calda del forno, diventano
una preziosa risorsa utile per abbattere i consumi di gas e
conseguentemente di emissioni di CO2.
L’impianto consente un risparmio diretto di energia
primaria, un risparmio sulle quote CO2 e dà diritto ai titoli
di risparmi energetico (TEE) se realizzato in Italia.
Descrizione dell’impianto
L’impianto è composto da un sistema di aspirazione che convoglia i fumi caldi emessi dai forni di tempra al sistema di recupero.
L’energia termica viene scambiata con il flusso di aria pulita esterna, aspirata da un ventilatore dedicato e inviata a temperatura e flusso controllato alla zona da riscaldare.
Un sistema di diffusione, progettato ad hoc, massimizza infine l’apporto termico alla zona cold-end in sostituzione o integrazione degli impianti di riscaldamento esistente.
Area tecnologica
Il cuore dell’impianto è raccolto nella zona definita “area tecnologica” dove sono installati:
• I diversi gruppi di aspirazione e ventilazione insonorizzati con
controllo di portata variabile
• Il plenum di scambio termico
• Il sistema di controllo di temperatura e di bypass estivo
• Lo scambiatore di calore alettato in alluminio
• Il quadro elettrico con interfaccia operatore e reportistica
dell’efficienza
Cappe di recupero calore
Ogni torrino di uscita dal forno di tempra è equipaggiato con una cappa dotata di tenda dimensionata per raccogliere l’aria calda risultante dai moti convettivi legati al processo di raffreddamento del vetro.
La dimensione ed il numero delle cappe sono personalizzabili in base al tipo di produzione (tonnellate orarie della linea) ed al tipo di forno tempra.
Il sistema di aspirazione, cassonato per un minimo impatto acustico, è controllato per ottimizzare il recupero termico sulla base del valore istantaneo di produzione di vetro, senza impattare sul consumo iniziale dei forni.
